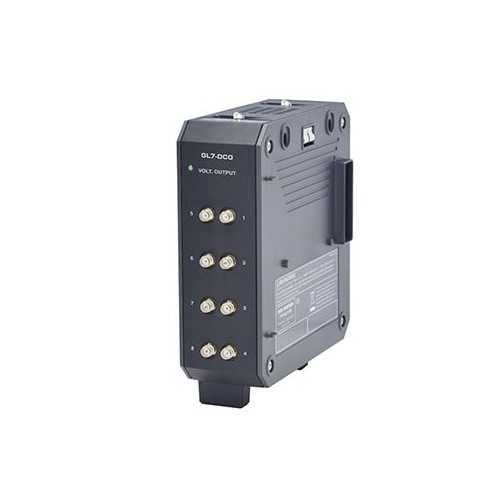

GL7-DCO
El módulo de salida de voltaje analógico GL7-DCO simula una información registrada desde el GL7000 y envía la fuente al equipo original para simular simulaciones de anomalías y tendencias a largo plazo. La señal de salida se puede muestrear en una forma de onda simple en sus intervalos originales grabados y puede emitir formas de onda sinusoidal, de pulso, de rampa, de triángulo o de CC.
La salida analógica de voltaje de los datos guardados en el GL7000 principal reproduce anomalías y datos de tendencias de los archivos grabados
La señal de referencia se puede crear utilizando el software GL-Wave Editor (macro de Excel), puede emitir una señal de voltaje analógica desde este módulo
Al simular condiciones de señal anormales para la salida de los datos grabados, puede registrar y medir simultáneamente el impacto de los datos simulados en el equipo que se está simulando al medir la tensión, la vibración, la temperatura y otras condiciones del objeto de prueba objetivo.
Características
- Los datos de medición registrados pueden emitirse como un voltaje analógico y reproducir las anomalías medidas y los datos registrados (se excluyen los datos de temperatura, humedad, lógica / pulso).
- La señal de referencia para la prueba creada por el Editor de ondas GL (macro EXCEL) puede emitirse a una tensión analógica (Señal: onda sinusoidal, onda de pulso (cualquier relación de trabajo), rampa,
- onda triangular, forma de onda arbitraria simple, DC)
- Voltaje de salida: 10V max. (Corriente de salida: ± 10mA / ch máx. O ± 40mA / unidad.)
| Item | Description | ||
| Model number | GL7-DCO | ||
| Number of output channels | 8 channels | ||
| Output method | All channels common ground, SMA (Sub-Miniature version A) connector | ||
| Sampling speed (interval) | Up to 100k Samples/s (10μs) | ||
| Output condition | Source of data | Measurement data, Edited measurement data, Generated arbitrary data, Generated simple waveform (DC voltage and sine, triangle, ramp, pulse waveform) | |
| Source of measurement data | Module of Voltage (GL7-V), Voltage/Temperature (GL7-M), High speed voltage (GL7-HSV), High voltage (GL7-HV), DC strain (GL7-DCB), and Charge (GL7-CHA) | ||
| Output condition | Signal can be measured by the input module even while the signal is output from the DCO module. Measurement data except the temperature, humidity and logic/pulse are able to output. |
||
| Output range | Voltage | ± 1, 2, 5, 10V Full Scale | |
| Current | Up to ±10mA in each channel (total output current of unit is up to 40mA). | ||
| Output impedance | 1Ω max. | ||
| Output signal accuracy | ±0.25% of Full Scale | ||
| D/A converter | Resolution 16 bits (effective resolution: 1/20000 of the output full range) | ||
| Filter | Low pass | OFF, Line(1.5Hz), 5, 50, 500, 5k, 50kHz | |
| External dimensions (W x D x H) | Approx. 49.2 x 136 x 160mm (excluding projections) | ||
| Weight | Approx. 770g | ||
