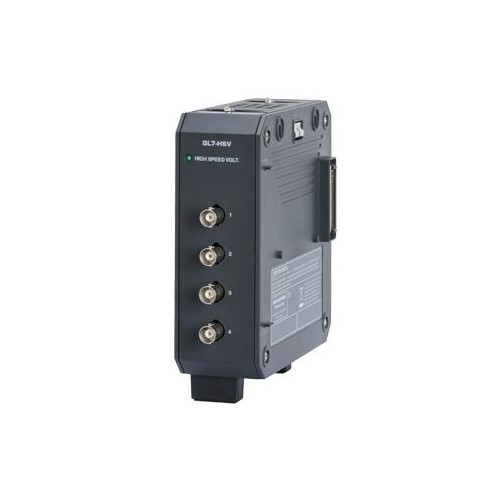

GL7-HSV
4 canales, amplificador de voltaje de alta velocidad, alto aislamiento por canal, 1 M muestras / s, 1 mV a 100 V F.S. y 1-5V F.S.
Este es el módulo de entrada de voltaje de muestreo de alta velocidad capaz de medir el voltaje de alta velocidad como señal de control en un sistema basado en inversor, salida de sensores en la prueba de características, salida de medidor de vibración / desplazamiento, y otros.
Este es el módulo de entrada de voltaje de muestreo de alta velocidad capaz de medir el voltaje de alta velocidad como señal de control en un sistema basado en inversor, la salida de sensores en la prueba de características, la salida del medidor de vibración / desplazamiento y otros. Puede capturar la señal mediante una alta resolución utilizando un convertidor de 16 bits, incluso si se muestrea a alta velocidad como máximo 1MS / s (intervalo de 1 μs).
Características
- 4 channels per unit
- 1MS/s high speed
- Simultaneous sampling
- 100V max input voltage
- All channels isolated
- Unbalanced input
- BNC connector
| Item | Description | ||
| Model number | GL7-HSV | ||
| Number of input channels | 4 channels | ||
| Input method | All channels isolated unbalanced input, Simultaneous sampling, BNC connector | ||
| Sampling speed (interval) | 1M Samples/s to 1 Sample/h (1μs to 1hr.) | ||
| Built in RAM | 2 million samples for each channel | ||
| Measurement range | 100, 200, 500mV, 1, 2, 5, 10, 20, 50, 100V, and 1-5V Full Scale | ||
| Measurement accuracy | ±0.25% of Full Scale | ||
| A/D converter | Successive approximation type, 16 bits (effective resolution: 1/40000 of the measuring full range) | ||
| Input impedance | 1MΩ ± 5% | ||
| Maximum input voltage | Between (+)/(-)terminal | 100mV to 1V range: 60Vpp, 2V to 100V range: 100Vpp | |
| Between channels ((-) terminals) | 60Vpp | ||
| Between channel/GND | 60Vpp | ||
| Max. voltage (withstand) | Between channels | 1000Vpp (1 minute) | |
| Between channel/GND | 1000Vpp (1 minute) | ||
| Isolation | Between input/GND | 150MΩ min. (at 500Vdc) | |
| Common-mode rejection ratio | 90dB min. (50/60Hz, Signal source impedance: 300Ω max.) | ||
| Frequency response | DC to 200kHz (+1 / -3dB) | ||
| Filter | Low pass | Off, Line(1.5 Hz), 5, 50, 500, 5k, 50kHz (at -3dB, 6dB/oct) | |
| External dimensions (W×D×H) | Approx. 49.2 x 136 x 160mm (excluding projections) | ||
| Weight | Approx. 740g | ||
