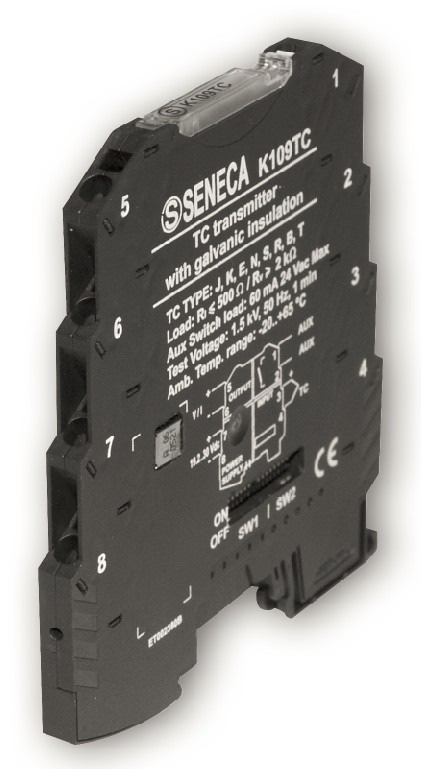

K109TC
Convertidor/aislador para termopar y salida analógica.
Convertidor/aislador con entrada para termopar (J, K, E, N, S, R, B, T), 1 salida análoga y 1 salida a relevador de alarma. Configurable mediante DIP switch. Este dispositivo cuenta con aislamiento galvánico de 3 vías, lo que garantiza la protección de datos. Conector tipo pinza para una fácil instalación. Montaje en riel DIN. Alimentación de 19~30 Vdc.
Características:- Entrada: Termopar (J, K, R, S, T, B, E, N)
- Salida: Corriente de 0/4~20 mA, 20~4/0mA. Voltaje de 0~5 Vdc, 1~5 Vdc, 0~10 Vdc, 10~0 Vdc
- 1 salida de relevador de estado sólido (24Vdc @ 60mA) para alarma o control de termostato
- Aislamiento Galvánico de 3 vías (alimentación, entrada y salidas)
- Montaje en Riel DIN
- Configurable mediante DIP switch
| GENERAL DATA | |
| Power Supply | 19,2…30 Vdc |
| Power Consumtption | 500 mW |
| Isolation / Protection | 1.500 Vac (3 way) |
| Power Transducers | - |
| Accuracy | 0,1% |
| Response time | 40 MS |
| Status ndicators | Power supply, error |
| Setting | Dip Switches |
| Mounting | 35 mm DIN rail guide |
| Protection Degree | IP20 |
| Operating Temperature | -20..+65 °C |
| Dimension (W x H x D) | 6,2 x 93 x 102,5 mm |
| Input | |
| Channel Numbers | 1 |
| Thermocouple | Type: J,K,E,N,S,R,B,T (ITS90) Min span: 100 °C Impedance: 10 MO |
| Output | |
| Channel Numbers | 1 |
| Voltage | Range: 0..10 / 10..0 / 0..5 / 1..5 V Min load resistance: 2 kO |
| Current | Range: 4..20 / 20..4 / 0..20 / 20..0 mA Max load resistance: 500 O |
| Realy | Alarm settable as low/high: 24 Vac Nominal Current: 60 mA Max |
| Standard | |
| Approval | CE |
| Norms | EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1 |
