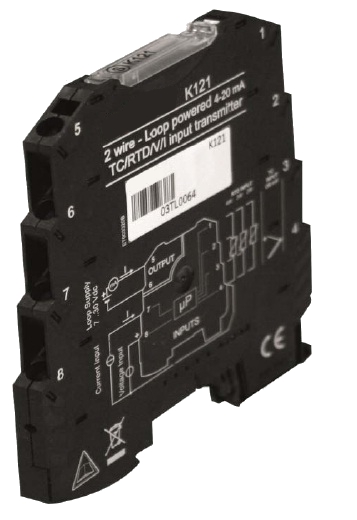

Convertidor/aislador con entrada análoga universal y salida a corriente.

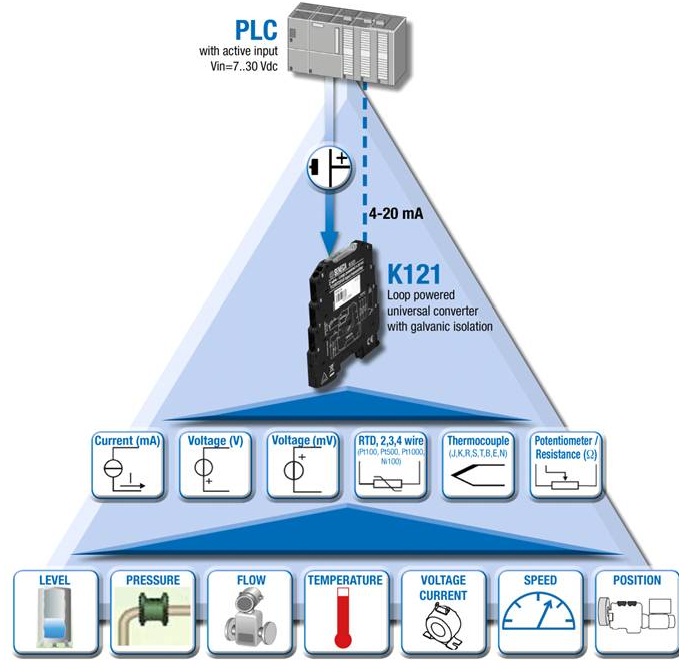

El K121 es un convertidor/aislador universal. Es adaptable para conversiones para RTD, TC, Ohm, V y mA. En caso de las entradas de mA/V pueden configurarse con los siguientes límites: ± 24 mA y ± 30 V. Gracias al K121 se obtienen muchos beneficios: Es sólo una unidad para infinitas aplicaciones, menos cableado (la alimentación y la salida utilizan el mismo circuito). El K121 es utilizado para leer diferentes tipos de sensor mediante una tarjeta de PLC de entradas analógicas con una fuente integrada.
Características:
- Alimentación: 7~30 Vcd (desde el circuito de entrada).
- Entrada análoga universal:
- Termopar: J, K, R, S, T, B, E, N.
- RTD: PT100-500-1000, Ni100 de 2, 3 o 4 hilos.
- Voltaje: -150~ +150 mV, -30~ +30 Vdc).
- Corriente: -24~ +24 mA.
- Potenciómetro: 500 Ohm~10KOhm.
- Resistencia: hasta 1760 Ohms
- Salida: Corriente de 4 a 20 mA.
- Aislamiento galvánico de 1.5 kVac
| GENERAL DATA | |
| Power Supply | 7..30 Vdc (from loop 4..20mA) |
| Side Power | - |
| Hot swapping | yes |
| Current consumption | 24 mA |
| Power consumption | < 660 mW |
| A/D Conversion | 16 bit |
| Rejection | 50 o 60 Hz (configurable) |
| Settings | software (EASY) |
| Filter | Added for stable reading |
| Dimensions (w x h x d) | 6,2 x 93,1 x 102,5 mm |
| Isolation | 1,5 KVac (3-way |
| Isolation technique | Digital (optocoupler) |
| Data processing | 32 bit floating point |
| Colour | black |
| Enclosure | PBT |
| Weght | 45 g |
| Operating temperature | -20..+65 °C |
| Connections | 8 Clamp terminals |
| Protection degree | IP 20 |
| Precision class | 0,10% |
| Thermal drift | < 120 ppm/K |
| Status indicators | Fault, alarm |
| Special functions | Cold junction compensation Filter Reversed output |
| Approvals | CE, II 3G Ex nA IIC T4 Gc X, II 3D Ex tc IIIC T135°C Dc X |
| Norms | Safety (EN 61010-1), EMC (EN 61000-6-2, EN 61000-6-4, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11), Atex (EN 60079-0, EN 60079-15) |
| INPUT DATA | |
| Channels | 1 |
| Type | Type THERMOCOUPLE J, K, R, S, T, E, B, N (EN 60584) RTD (PT100, PT500, PT1000, NI100) connection 2,3,4 wires Voltage (V) ± 30V, impedance 200 kO Voltage (mV) ±150 mV, impedance 10 MO Current: ±24 mA, impedance 40 O Potentiometer: 500 O..10 KO Resistance: up to 1760 O |
| OUTPUT DATA | |
| Channels | 1 |
| Type | CURRENT 4..20mA |
| Response time (10-90%) | 140..620ms |
Éste equipo K121 es configurable sólo mediante el accesorio S117P-1
Accerorio:
S117P-1
Kit de Programación (Convertidor Serial USB <-> TTL-RS232)
Teniendo nuestro kit convertidor S117P-1, podremos programar el K121, teniendo las siguientes opciones de funcionamiento:
- Cableado RTD: 2 cables, 3 cables o 4 cables
- Selección del tipo de entrada
- Filtro de Medición: Habilitar o Deshabilitar
- Salida: Normal (4-20mA) o Invertido (20-4mA)
