Convertidores de Protocolos Serial-Asíncronos
LBMODEL16485P
Convertidor serial con Aislamiento
El LBMODEL16485P es uno de los mejores convertidores seriales que existen, tiene aislamiento y protección de voltaje en las entradas. El aislamiento de la alimentación y tierra son generados internamente. El puerto RS232 no requiere tomar energía del dispositivo serial. Tiene LEDs para indicar el tráfico de datos.
Los dispositivos con puerto RS232 toman la alimentación de las líneas de conexión handshake de las computadoras, al menos una línea de conexión handshake debe de estar encendida para alimentar un dispositivo o convertidor, si el dispositivo serial no tiene estas líneas de conexión handshake, el convertidor recomendado es el LBMODEL16485P ya que este incluye una fuente de alimentación para el puerto RS232 y los puertos RS485/422.
Características:
- Aislamiento de 2500V, Protección de voltaje de entrada de 1500W
- Transmite a una distancia de hasta 1800 metros a una velocidad de 115.2kbps
- Con la tecnología “auto-adaptación” Adopta la interfaz automáticamente
- No requiere configuración para utilizar el Puerto RS-485 o RS-422
- El control de envío de datos es automático, detecta y distingue automáticamente la dirección de la transferencia de datos
- Detecta automáticamente la frecuencia de la señal serial, transmite automáticamente sin retrasos
Especificaciones del Sistema | |
Comunicación | |
Estándar |
Soporta EIA RS-232, RS-485, RS-422 |
Señal RS-232 |
TX, RX, GND |
Señal RS-485 |
D+, D-, GND |
Señal RS-422 |
R+, R-, T+, T-, GND |
Formato de trabajo |
Asíncrono, punto a punto o multipunto, 2 líneas half duplex, 4 líneas full duplex |
Dirección |
Control de envío de datos automático (no necesita drivers ni software de configuración) |
Band rate |
300-115200bps, Frecuencia de la señal probada automáticamente |
Carga soportada |
Soporta 32 puertos en ambiente cambiante (o 128 equipos con dirección diferente y fija) |
Transmisión |
Del lado del puerto RS-485/422 1800 Metros(a 115200bps) y del lado del puerto RS-232 menos de 5 Metros |
Protección del puerto |
Protección de voltaje de entrada de 1500W y protección contra cargas electroestáticas de 15KV |
Aislamiento |
2500V |
Conector |
De lado del puerto RS-232: DB-9 hembra; del lado del puerto RS-422: DB-9 macho o bloque de 5 terminales a tornillo o RJ45 y del lado del puerto RS-485: bloque de 5 terminales a tornillo |
Ambiente |
|
Temperatura de operación |
-20 a 60 ºC |
Temperatura en almacén |
-25 a 85 ºC |
Humedad |
5% a 95%Rh (Humedad relativa) |
Alimentación |
|
Alimentación |
9VDC (Fuente externa incluida) |
Consumo |
Consumo estático menor a 70mA, consumo dinámico promedio menor a 200mA |
Dimensiones |
|
L*W*H |
120mm*33mm*16.5mm |
Carcasa |
Metal |
Color |
Blanco |
Peso |
200g |
Montaje |
Riel DIN |

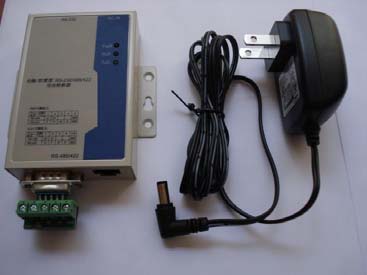

Accesorios incluidos:
Fuente de alimentación:
Conector DB9 con terminales a tornillosCable serial DB9

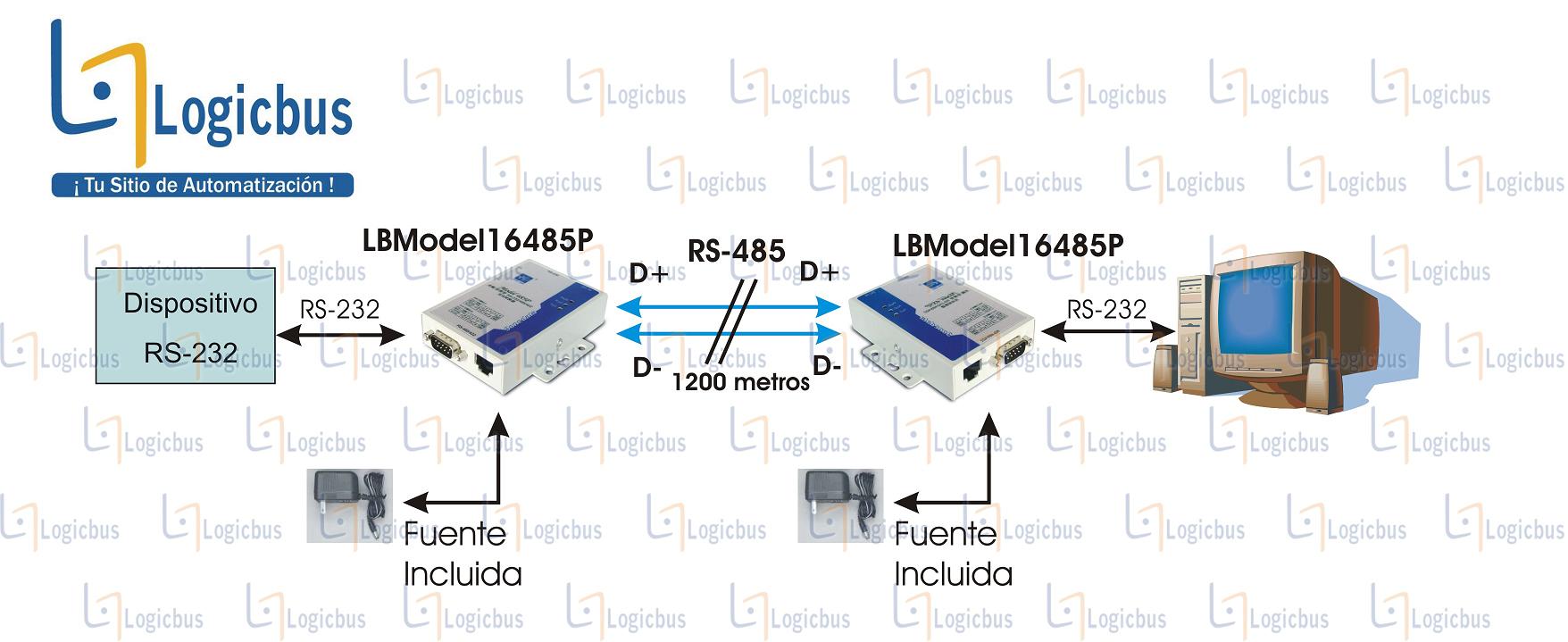

LB16RD Accesorio para montaje en Riel DINEjemplos de Esquemas de Conexión
