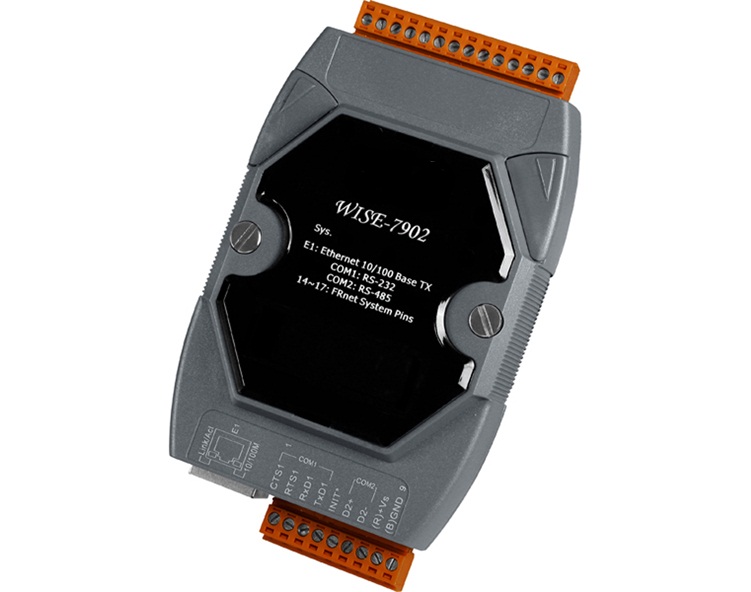

WISE-7902
WISE (Web Inside, Smart Engine) es una serie de productos desarrollada por ICP DAS que funciona como unidades de control para su uso en control y monitoreo lógico remoto en diversas aplicaciones industriales. WISE ofrece una interfaz de sitio web intuitiva y fácil de usar que permite a los usuarios implementar la lógica de control IF-THEN-ELSE en los controladores a solo unos clics de distancia; no se requiere programación Con sus características potentes y fáciles de usar, minimizará la curva de aprendizaje, acortará el tiempo de comercialización y reducirá drásticamente el esfuerzo y el gasto en el desarrollo del sistema.
WISE-7902 sigue la especificación IEEE 802.3af (clasificación, clase 1) de alimentación sobre Ethernet (PoE). Permite recibir energía de la red habilitada para PoE mediante pares Ethernet (cable Ethernet de categoría 5). Esta característica proporciona una mayor flexibilidad y una mayor eficiencia, por lo tanto, simplifica el diseño de los sistemas, ahorra espacio, reduce los cables y elimina la necesidad de enchufes eléctricos dedicados. Mientras tanto, en el caso de un entorno no PoE, WISE-7902 aún podrá recibir energía de fuentes de alimentación auxiliares como adaptadores de CA o batería, etc.
Este módulo WISE-7902 es compatible con el protocolo Modbus / TCP para una integración perfecta con el software SCADA disponible. Admite un bus de expansión de E / S para implementar diversas funciones de E / S, como D / I y D / O, de acuerdo con el uso de los módulos de FRnet: FR-2053T, FR-2054T y FR-2057T.
Caracteristicas:
- Servidor web incorporado para la configuración de reglas IF-THEN-ELSE
- Enigne regla IF-THEN-ELSE enigne para la operación lógica
- No más programación. ¡Simplemente haz clic y termina!
- Soporte IO, contador, temporizador, operaciones de correo electrónico
- Protocolo Modbus / TCP para la integración sin fisuras del software SCADA
- Energía sobre Ethernet (PoE) compatible con IEEE 802.3af
- 10/100 Base-TX Ethernet
- Bus de expansión de E / S
- Soporta módulos FRnet: FR-2053T, FR-2054T, FR-2057T
Aplicaciones:
- Automatización de edificios
- automatización de fábricas
- automatización de máquinas
- mantenimiento remoto
- diagnóstico remoto
- equipos de prueba
| Specifications | |||
| CPU Module | |||
| CPU | 16-bit CPU | ||
| SRAM | 512 KB | ||
| Flash | 512 KB | ||
| EEPROM | 16 KB | ||
| NVRAM | 31 Bytes | ||
| OS | MiniOS7 | ||
| RTC (Real Time Clock) | RTC Provide seconds, minutes, hours, date of week/month; month and year, valid from 1980 to 2079 | ||
| 64-bit Hardware Serial Number | Yes | ||
| Watchdog Timers | Yes (0.8 second) | ||
| Communication Ports | |||
| Ethernet | RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) | ||
| COM 1 | No (Unsupported by WISE firmware) | ||
| COM 2 | No (Unsupported by WISE firmware) | ||
| FRnet | Max. 1 M | ||
| LED Indicators | |||
| System LED | Yes (Red) | ||
| LED Display | - | ||
| Special Indicator | PoE LED | ||
| Mechanical | |||
| Dimensions (W x H x D) | 72 mm x 123 mm x 35 mm | ||
| Installation | DIN-Rail or Wall mounting | ||
| Environment | |||
| Operating Temperature | -25 ~ +75 °C | ||
| Storage Temperature | -40 ~ +80 °C | ||
| Humidity | 5 ~ 90% RH, non-condensing | ||
| Power | |||
| Protection | Power reverse polarity protection | ||
| Frame Ground | Yes (for ESD Protection) | ||
| Input Range | +12 ~ +48 VDC | ||
| Power over Ethernet (PoE) | IEEE 802.3af Class 1 | ||
| Power Consumption | 1.5 W | ||
| Software Specifications | |||
| Functions | |||
| Rule Configuration Website | Access Web server on WISE controllers to edit and upload logic rules through web browser. | ||
| 36 IF-THEN-ELSE Logic Rules | 3 IF conditions with AND or OR operators 3 THEN actions and 3 ELSE actions |
||
| 48 Internal Registers | Hold temporary variables and read/write data via Modbus/TCP address. | ||
| 12 Timers | Delay / Timing functions. | ||
| 12 Emails | Send Email messages to pre-set Email receivers. | ||
| 12 Schedules | Setup prescheduled routine tasks. | ||
| Modbus/TCP Protocol | Real time control and monitoring I/O channels and system status of controllers via SCADA software. | ||
| 12 CGI Commands | Send pre-set CGI commands. | ||
| 12 Recipes | Set up THEN/ELSE action groups. | ||
| 8 P2P remote modules | Set up the connection information for the remote WISE modules. | ||
| IF Conditions | |||
| DI Channel | ON?OFF?ON to OFF?OFF to ON?Change | ||
| Internal Register | =,>,<,>=,<=(value) | ||
| DI Counter | =,>,<,>=,<=(value),Change | ||
| DO Counter | |||
| Timer | Timeout?Not Timeout | ||
| Schedule | In Range?Out Range | ||
| P2P | DI,AI,DI counter,DO counter,IR | ||
| Rule Status | Enable,Disable | ||
| THEN / ELSE Actions | |||
| DO Channel | ON?OFF?Pulse Output | ||
| Internal Register | Change the value | ||
| DI Counter | Reset | ||
| DO Counter | |||
| Timer | Start?Stop | ||
| Schedule | |||
| Send | |||
| CGI Commands | |||
| Recipe | Execute | ||
| P2P | DO(On/Off)?AO?IR | ||
| Rule Status | Enable?Disable | ||
