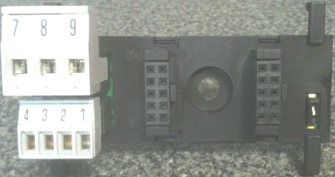

Z-PC-DINAL2-17.5
Dimensiones:
Ejemplo de aplicacion:

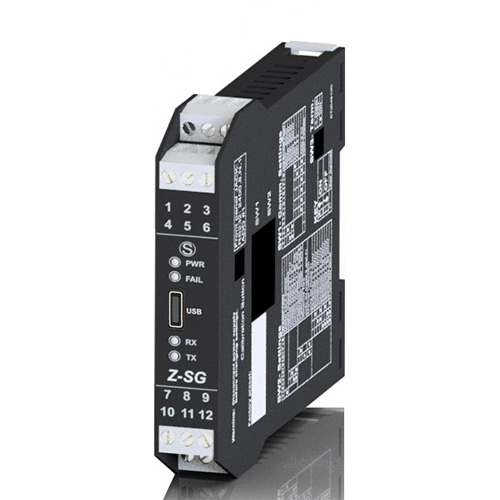

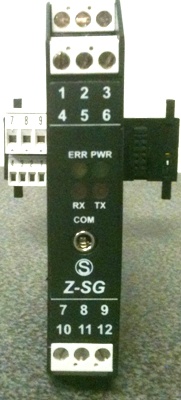

Z-SG/Z-SG2
El Z-SG es un acondicionador de celdas de carga (4 o 6 hilos) con salida analoga de voltaje o corriente y comunicacion Modbus RTU.
Su entrada y salida puede ser configurable mediante su puerto RS-232 y software gratuito. Este equipo tiene una entrada seleccionable para leer de 1 a 64mV/V y salida seleccionable de 0 a 20mA, 4 a 20mA o 0 a 10Vdc, 0 a 5Vdc.
Su entrada y salida puede ser configurable mediante su puerto RS-232 y software gratuito. Este equipo tiene una entrada seleccionable para leer de 1 a 64mV/V y salida seleccionable de 0 a 20mA, 4 a 20mA o 0 a 10Vdc, 0 a 5Vdc.
Caracteristicas
- Para celdas de carga de 4 o 6 hilos
- Salida de excitacion de 5Vdc
- Resolucion de 24bits
- Entrada/Salida analoga configurable por software
- Puerto RS-232 para configuracion (Requiere cable modelo PM001600)
- Configuracion de Tara con boton externo
- Frecuencia de muestreo de 12.53Hz a 151.71Hz
- Se alimenta de 10 a 40Vdc o 19 a 28Vac
- Proteccion contra descarga electroestatica de hasta 4Kv
- Aislamiento entre comunicacion, fuente de poder y salida analoga de 1500 Vac
- Montaje en riel DIN
| TECHNICAL SPECIFICATIONS | ||
General Data |
||
| Power supply | 10..40 Vdc, 19..28 Vac 50..60 Hz | |
| Power consumption | 2,5 W | |
| Isolation | 1.500 Vac (3 way) | |
| Power transducers | Power Supply Error Data Transmission Data Receiving |
|
| Protection Degree | IP20 | |
THERMOMECHANICAL FEATURES |
||
| Operating Temperature | -10..+65 °C | |
| Housing | Nylon 6 with 30% glass-fiber, V0 self-extinguished class | |
| Connections | Removable terminals block, plug in connectors, max wire size 2.5 mm2 Rear IDC10 connector for Z-PC backplane |
|
| Mounting | 35 mm DIN rail guide 46277 | |
COMMUNICATION, PROCESSING, MEMORY |
||
| Interfaces | 2 wires RS485 | |
| Speed | Up to 115 kbps | |
| Protocol | ModBUS RTU slave | |
| Communication Time | < 10 ms (@ 38400 baud) | |
| Distance | Up to 1200 m | |
| Connectivity | Max 32 nodes | |
| Data Memory | EEPROM for the configuration parameters, retention time 40 years | |
SIGNALS, MEASUREMENT; CONFIGURATIONS, NORMS |
||
| Channel | 1 input, 1 output | |
| Type | INPUT N.1 analog channel for load cell (and power supply) up to 4 (350O) or 8 (1.000 O) strain gauge load cells, connection to 4 or 6 wires, impedance equal to 87 O OUTPUT N.1 analog retransmission channel of the net weight in current (0..20, 4..20 mA) or in voltage (0..5, 0..10 V) N.1 Digital Input or Output for calibration tare or weight limit Sensibility: from 1 to 64 mV/V |
|
| Resolution | 24 bit | |
| Accuracy | 0,01% | |
| Thermal Drift | 25 ppm/K | |
| Programming | Z-NET4 (IEC 61131software) EASY SETUP (plug&play software) DIP switches |
|
| Norms & Approvals | CE, EN 61000-6-4/2002, EN 61000-6-2/2002, EN 61010, EN 60742, IEC 61131 | |
 |
 |
 |
