USB-87Pn Unidad de expansión de entradas y salidas para Rack USB |
 |
 |
USB-87P1 |
USB-87P2 |
| |
|
 |
 |
USB-87P4 |
USB-87P8 |
|
|
 |
|
Los USB-87Pn son una serie de unidades de expansión inteligentes de entradas y salidas para Rack, caracterizado por su interfaz de comunicación USB, hot swap y sobre todo que esta unidad puede expandir sus funciones conectándole cualquiera de los módulos de la serie I-87K (perfil alto). Utilizado para el monitoreo industrial y aplicaciones de control. Hay mas de 30 módulos de entradas y salidas soportados por esta unidad, incluyendo entradas y salidas análogas, entradas y salidas digitales y módulos de entradas y salidas de contador / frecuencia.
Las unidades o módulos de expansión permiten añadir entradas o salidas de señales análogas o digitales al PLC, de esta manera haciendo más amplia la funcionabilidad de los dispositivos y el sistema.
Los rack, también conocidos como gabinetes o chasis, es la parte medular de un sistema PLC, ya que permiten la conexión física o ensamble a todos los componentes de Entrada/Salida, de igual manera, funciona como vinculo de comunicación o bus de comunicación entre dichas partes.
El USB-87Pn esta diseñado para ser usado dentro de ambientes rudos y ruidosos, por tal motivo su hardware esta fabricado para un amplio rango de alimentación (10 - 30VDC) y temperaturas de operación de -25 a 75°C. El hot swap, la auto configuración, la detección de errores, su watchdog dual, encendido programable y valores seguros simplifican la instalación y mantenimiento de los módulos E/S.
Varios sets de herramientas de desarrollo y demos están incluidos como DLL, ActiveX, drivers para Labview, Indusoft, y Linux, servidor OPC, etc. La serie de módulos de E/S de la serie I-87K conectados en el USB-87Pn pueden fácilmente ser integrados dentro de varios sistemas con diferentes software.
|
| |
Características: |
|
Hot Swap |
| El USB-87Pn no necesita apagarse para reemplazar o conectar los módulos de E/S serie I-87K. Por lo tanto todo el sistema puede permanecer operando sin tener que interrumpirlo |
Auto configuración |
| Las configuraciones de los módulos de E/S serie I-87K pueden ser pre configuradas y almacenadas en la memoria no volátil del USB-87Pn. Cuando el USB-87Pn es encendido o cuando alguno de los módulos de E/S I-87K es conectado, el USN-87Pn automáticamente revisa y restaura estas configuraciones en cada uno de los módulos I-87K. |
Fácil duplicación del sistema |
| Utilizando la utilería DCON podrá fácilmente crear respaldos de las configuraciones de los módulos I-87K y pasarlas a otro USB-87Pn. Este diseño puede duplicar fácilmente y rápido la configuración de un USB-87Pn en otros. |
|
Fácil mantenimiento y diagnostico |
| La configuración básica esta establecida por medio del DIP switch. El operador tan solo tendrá que usar un destornillador para activarlo. Cuenta con varios LEDs indicadores de estado para mostrar que módulos I-87K están configurados y trabajando correctamente.
Si alguno de los módulos I-87K se daña, el usuario solo tendrá que conseguir otro modulo del mismo modelo para reemplazar el dañado. Y después revisar los LEDs indicadores para asegurarse de que el reemplazo se realiza correctamente. El diseño de LEDs hace que el mantenimiento sea muy fácil sin la necesidad de usar alguna PC o Notebook. |
Comunicación |
-
Interfaz USB
El USB-87Pn utiliza la interfaz de comunicación por USB sin requerir de convertidor alguno, muy simple y conveniente para conectarlo a tu PC
-
Protocolo DCON
Los módulos de E/S I-87K conectados en un USB-87Pn proveen de un simple protocolo de comunicación de comando/respuesta llamado DCON. Todos los comandos y respuestas están en un formato ASCII de fácil uso.
|
Medio ambiente industrial rudo |
-
Diseño con doble watchdog
Los módulos I-87K de E/S proveen de watchdog de modulo y watchdogs de host. El watchdog de modulo es un watchdog de hardware, el watchdog de host es un watchdog de software. El watchdog de modulo esta diseñado para resetear automáticamente el microprocesador cuando el modulo falla. El watchdog de host monitorea el controlador del host (PCs PLC). La salida del modulo puede cambiar al estado de valor seguro cuando el host falla.
-
Encendido y valor seguro programables
Las salidas análogas y digitales de los módulos pueden ser programadas para determinar el estado de encendido y para los valores seguros en caso de fallas
-
Amplio rango de alimentación (10 - 30 VDC)
Amplio rango de temperaturas de -25 °C a +75 °C
|
Amplio soporte para diferentes softwares |
| El software y los kits de desarrollo son gratuitos |
- DCON Utility: Para configuración
|
|
| |
|
-
Servidores OPC:
OPC es una interfaz industrial estándar basada en tecnología OLE. Con el servidor OPC los módulos de E/S pueden ser fácilmente integrados a cualquier software que soporte clientes OPC.
-

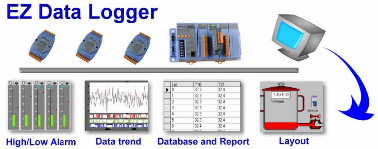

EZ Data Logger
El EZ Data Logger es un pequeño software de registro de datos. Puede ser usado para pequeños sistemas remotos de E/S. Con su interfaz de usuario amigable, los usuarios pueden crear fácilmente y rápido un software para registrar datos sin necesidad de poseer habilidades de programación.
-
Soporta varios kits de herramientas de desarrollo
Los DLL, ActiveX, drivers de Labview, indusoft, DasyLab y Linux son gratuitos.
|
|
| Modelo |
Auto configuración |
Hot Swap |
Baud Rate |
Fuente |
Slots de E/S |
| USB-87P1 |
Sí |
Sí |
115.2Kbps |
10W |
1 |
| USB-87P2 |
Sí |
Sí |
115.2Kbps |
15W |
2 |
| USB-87P4 |
Sí |
Sí |
115.2Kbps |
20W |
4 |
| USB-87P8 |
Sí |
Sí |
115.2Kbps |
20W |
8 |
|
| |
Especificaciones |
Tipo de interfaz |
Cable |
USB conector tipo A |
Baud rate |
115200 bps |
Aislamiento |
3000 VDC |
Protección ESD |
+/- 4K descarga de contacto y +/- 8K descarga del aire |
Switch |
DIP Switch |
1 bit *1, Para auto configuración |
Indicadores LEDs |
Encendido |
Si |
Sistema listo |
Si |
| Auto configuracion |
Si |
| Estado del Slot |
Si |
Slots para las E/S de expanción |
Hot Swap |
Si |
| Auto configuración |
Si |
| Tipo de módulos soportados |
Perfil alto (High profile) I-87K solamente |
| Dimensiones (An x Al x Prof) |
USB-87P1 (1 slot) |
64mm x 117mm x 110mm |
USB-87P2 (2 slots) |
95mm x 132mm x 111mm |
USB-87P4 (4 slots) |
188mm x 132mm x 111mm |
USB-87P8 (8 slots) |
312mm x 132mm x 111mm |
Alimentación |
Rango de entrada |
10 - 30 VDC (sin condensación) |
| Protección de polaridad inversa |
Si |
| Aislamiento |
1000 VDC |
| Tierra |
Si |
| Módulos: |
Consumo |
Alimentación de la tarjeta |
USB-87P1 |
1 W |
5 W |
USB-87P2 |
1 W |
8 W |
USB-87P4 |
2 W |
15 W |
USB-87P8 |
2.4 W |
30 W |
Medio ambiente |
Temperatura en operación |
–25°C a +75°C |
Temperatura en almacenaje |
–30°C a +75°C |
Humedad |
5 ~ 95%, sin condensación |
|
| |
|
Tipo |
Modelo |
Baud Rate |
Descripción |
| E/S análogas |
I-87005W |
115.2 Kbps |
El rango de salida de voltaje o corriente de las salidas análogas es programable |
I-87013W |
| |
I-87015P |
|
|
I-87017W-A5 |
I-87017R |
I-87017RC |
|
|
I-87018Z |
|
I-87024W |
I-87028C |
| E/S digitales |
I-87040W |
115.2 Kbps |
Las entradas digitales pueden ser usadas para obtener el estado y conteo de baja velocidad (100Hz Max.) |
I-87040PW |
I-87041W |
I-87046W |
I-87051W |
I-87052W |
I-87053PW |
I-87053W |
I-87053W-A5 |
I-87053W-AC1 |
I-87053W-E5 |
I-87054W |
I-87055W |
I-87057W |
I-87058W |
I-87059W |
I-87063W |
I-87064W |
I-87065W |
I-87066W |
I-87068W |
I-87069W |
| Contador/Frecuencia |
I-87082W |
115.2 Kbps |
El rango de la señal de entrada puede ser de 1Hz a 100KHz |
|
