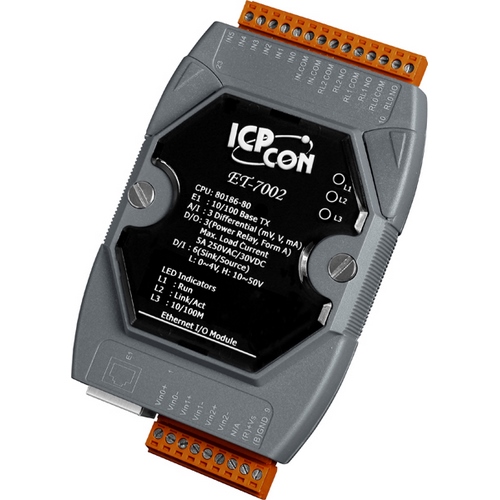

ET-7002

ET-7002

Entradas analógicas de 3 canales, entradas digitales de 6 canales y módulo de salidas de relé de 3 canales (RoHS).
Comprar

El ET-7002 es un módulo multifuncional con entradas analógicas de 3 canales, entradas digitales de 6 canales y salidas de relé de 3 canales. Proporciona varias entradas analógicas programables (+/- 150 mV, +/- 500 mV, +/- 1 V, +/- 5 V, +/- 10 V, +/- 20 mA, 0 ~ 20 mA y 4 ~ 20 mA). Cada entrada analógica puede configurar un rango adecuado con una protección de alto voltaje de 240 Vrms. Cada entrada analógica se puede programar para aceptar corriente o voltaje como entrada / salida dependiendo de la posición del puente correspondiente. El ET-7002 es totalmente compatible con RoHS y tiene calificación para protección ESD de 4 kV así como para aislamiento intramódulo de 2500 VDC.

Caracteristicas:
  • Servidor web incorporado.
  • Web HMI.
  • Soporte para protocolos Modbus TCP y Modbus UDP.
  • Seguridad de comunicación.
  • Conmutador Ethernet de 2 puertos para topología Daisy-Chain.
  • Dual Watchdog.
  • Amplio rango de temperatura de funcionamiento: -25 ~ + 75 ° C.
  • Conexión de par de E / S.
  • E / S incorporada.
  • AI: 3 canales con protección de sobretensión de 240 Vrms.
  • DI / contador: 6 canales.
  • Relé de potencia: 3 canales.
Aplicaciones:
  • Automatización de edificios.
  • Automatización industrial.
  • Automatización de máquinas.
  • Mantenimiento remoto.
  • Diagnóstico remoto.
  • Equipo de pruebas.
  • Especificaciones del Sistema
    Software
    Servidor web incorporado
    HMI web
    Conexión de par de E / S
    Comunicación
    Puerto Ethernet 1 x RJ-45, 10/100 Base-TX
    Protocolo Modbus TCP, Modbus UDP
    Seguridad ID, contraseña y filtro de IP
    Dual Watchdog Sí, Módulo (0.8 segundos), Comunicación (Programable)
    Indicadores LED
    para el funcionamiento del sistema
    para Enlace / Ley Ethernet
    Aislamiento bidireccional
    Ethernet 1500 VDC
    I / O 2500 VDC
    Protección EMS
    ESD (IEC 61000-4-2) Contacto de ± 4 kV para cada terminal y ± 8 kV de aire para punto aleatorio
    EFT (IEC 61000-4-4) ± 4 kV para línea de línea de alimentación
    Surge (IEC 61000-4-5) ± 0.5 kV para la línea eléctrica
    Requerimientos de energía
    Protección de polaridad inversa
    Desarrollado desde el bloque de terminales 12 ~ 48 VDC
    Consumo 2.9 W (Max.)
    Mecánico
    Dimensiones (An x Al x Prof) 72 mm x 123 mm x 35 mm
    Instalación
    Montaje Riel DIN o en pared
    Ambiente
    Temperatura de funcionamiento -25 ~ + 75 ° C
    Temperatura de almacenamiento -30 ~ + 80 ° C
    Humedad 10 ~ 90% HR, sin condensación
