FSH03989


Descontinuado

Volver a la familia TFF400
FSH03989

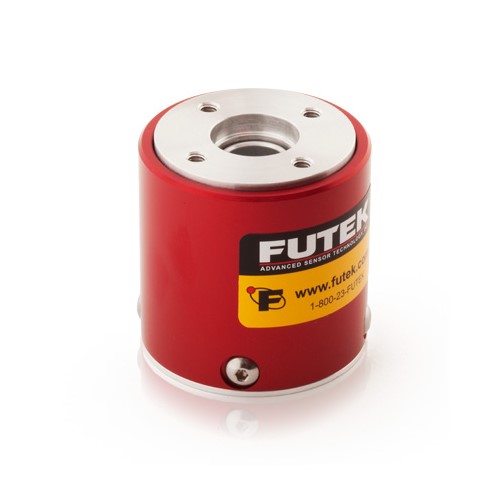

TFF400 , 10 in-oz , Reaction Torque Sensor , RoHS Compliant, Thru Hole , Material - 2024-T4 , 1/2" [12.7 mm] ID , Overload Protection , 4 Pin Lemo Receptacle, EGG.0B.304.CLL

El sensor del esfuerzo de torsión de la reacción del TFF400 con el centro directo del agujero ofrece un reborde para ensanchar montando la solución con las medidas del esfuerzo de torsión que se extienden de +/- 5 en-onzas a de 500 en-libras (± 0,04 nanómetros a 60 nanómetro) y de una tiesura torsional de 325 en-onzas/rad a 199.000 en-libras/rad. El TFF400 utiliza tecnología del indicador de tensión de la hoja de metal y la protección contra sobrecarga de las características para que las unidades de capacidad bajas ayuden a prevenir el daño de la sobrecarga que puede ocurrir durante la instalación. Con la pletina recomendada para el TFF400, una gama completa de opciones de montaje están disponibles. El TFF400 se hace del aluminio anodizado para la durabilidad óptima. Los usos para el TFF400 incluyen la prueba de la sujeción, motor que prueba para la prueba de freno automotriz y aeroespacial, automotriz, y la prueba del miembro prostético.


Caracteristicas:
  • Se integra fácilmente en aplicaciones OEM
  • diseñado para la auditoría de torque
  • construcción de aluminio
  • protección contra sobrecarga incorporada en gamas inferiores
  • galga de tensión basada

DATOS GENERALES
DATOS PERFORMANCE
Nonlinearity ±0.2% of RO
Hysteresis ±0.2% of RO
Nonrepeatability ±0.05% of RO
ELECTRICAL
Rated Output (RO) 1 mV/V nom (5 in-oz)
2 mV/V nom (10 in-oz to 500 in-lb)
Excitation (VDC or VAC) 18 max
Bridge Resistance 350 Ohm nom (5 to 1000 in-oz)
700 Ohm nom (100 to 500 in-lb)
Connection 4 Pin LEMO® Receptacle (EGG.0B.304.CLL)
Wiring Code CC4
MECHANICAL
Weight (approximate) 9 oz [250 g]
Safe Overload 300% of RO (5 to 400 in-oz)
150% of RO (1000 in-oz to 500 in-lb)
Material Aluminum
IP Rating IP40
TEMPERATURE
Operating Temperature –60 to 200°F (–50 to 93°C)
Compensated Temperature 60 to 160°F (15 to 72°C)
Temperature Shift Zero ±0.002% of RO/°F (0.0036% of RO/°C)
Temperature Shift Span ±0.002% of Load/°F (0.0036% of Load/°C)
CALIBRATION
Calibration Test Excitation 10 VDC
Calibration (standard) 5-pt C
Calibration (available) 5-pt CW & CCW
Shunt Calibration Value 60.4 kOhm (10 to 1000 in-oz)
100 kOhm (5 in-oz, 100 to 500 in-lb)
