FSH03996


Descontinuado

Volver a la familia TFF400
FSH03996

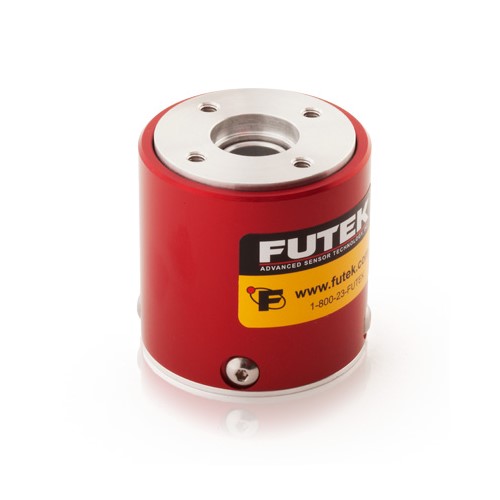

Sensor de torque de reacción modelo TFF400 con capacidad para 500 in-lb construido en aluminio con protección contra sobre carga/ diámetro interno de 0.66 [16.8 mm] y conector tipo Lemo de 4 pines. Cumple con la norma RoHS

El sensor de torque de reacción TFF400 de FUTEK con Thru Hole Center presenta una solución de montaje de brida a brida con medidas de torsión que van desde +/- 5 in-oz hasta 500 in-lb ( ± 0.04 Nm a 60 Nm) y una rigidez torsional de 325 in-oz / rad a 199,000 in-lb / rad. El TFF400 utiliza tecnología de galgas extensométricas de lámina de metal y cuenta con protección de sobrecarga para unidades de baja capacidad para ayudar a prevenir daños por sobrecarga que pueden ocurrir durante la instalación.


Caracteristicas:
  • Se integra fácilmente en aplicaciones OEM
  • diseñado para la auditoría de torque
  • construcción de aluminio
  • protección contra sobrecarga incorporada en gamas inferiores
  • galga de tensión basada

DATOS GENERALES
DATOS PERFORMANCE
Nonlinearity ±0.2% of RO
Hysteresis ±0.2% of RO
Nonrepeatability ±0.05% of RO
ELECTRICAL
Rated Output (RO) 1 mV/V nom (5 in-oz)
2 mV/V nom (10 in-oz to 500 in-lb)
Excitation (VDC or VAC) 18 max
Bridge Resistance 350 Ohm nom (5 to 1000 in-oz)
700 Ohm nom (100 to 500 in-lb)
Connection 4 Pin LEMO® Receptacle (EGG.0B.304.CLL)
Wiring Code CC4
MECHANICAL
Weight (approximate) 9 oz [250 g]
Safe Overload 300% of RO (5 to 400 in-oz)
150% of RO (1000 in-oz to 500 in-lb)
Material Aluminum
IP Rating IP40
TEMPERATURE
Operating Temperature –60 to 200°F (–50 to 93°C)
Compensated Temperature 60 to 160°F (15 to 72°C)
Temperature Shift Zero ±0.002% of RO/°F (0.0036% of RO/°C)
Temperature Shift Span ±0.002% of Load/°F (0.0036% of Load/°C)
CALIBRATION
Calibration Test Excitation 10 VDC
Calibration (standard) 5-pt C
Calibration (available) 5-pt CW & CCW
Shunt Calibration Value 60.4 kOhm (10 to 1000 in-oz)
100 kOhm (5 in-oz, 100 to 500 in-lb)
