GL100-N-4TSR-GS103AT

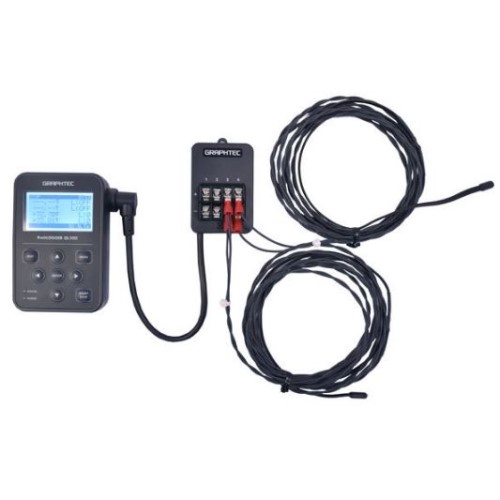

El Graphtec GL100-N-4TSR-GS103AT es un conjunto que viene con el registrador de datos compacto GL100-N, así como el adaptador de termistor de entrada de 4 canales GS-4TSR y el sensor de termistor GS-103AT. Su cuerpo permite a los usuarios cambiar sensores y terminales para medir varias señales. La dimensión del cuerpo principal es un ligero de 2,6 pulgadas de ancho x 3,93 pulgadas de alto x 1,06 pulgadas de espesor (66 mm x 100 mm x 27 mm).
Funciona con dos baterías AA (no incluidas) o alimentación de bus USB (incluye cable USB MicroB-A incluido). Con una memoria integrada de 4,9 MB y una memoria externa a través de la ranura para tarjeta Micro SD, el cuerpo del GL100 también incluye un puerto USB (conexión Micro B).
La pantalla del GL100N4TSRGS103AT es un monocromo retroiluminado con resolución de 128 × 64 puntos que muestra los valores medidos y la configuración. Los datos grabados no se muestran en la unidad principal; Los datos capturados solo se pueden mostrar en la PC usando el software de aplicación incluido.
El GS-4TSR incluido es un adaptador de termistor de entrada de 4 canales que puede medir la temperatura en lógica (patrón de señal) o pulso (conteo instantáneo o acumulado), y puede medir un rango de temperatura de -40 a 120 ° C dependiendo del sensor del termistor conectado al adaptador. El sensor del termistor GS-103AT se incluye con el conjunto GL100-N-4TSR-GS103AT y tiene un rango de temperatura de -40 a 105 ° C.
- Este conjunto viene con el registrador de datos GL100-N, el adaptador de termistor de entrada de 4 canales GS-4TSR y el sensor de termistor GS-103AT
- Termistor (Máx. 120 ° C) de 4 canales, lógica o pulso de 4 canales.
- Sensor de temperatura (-40 a 105 ° C), tipo normal; utilizar con el módulo GS-4TSR
- Captura de datos en tiempo real
- Visualice el valor de los datos capturados en la pantalla LCD en tiempo real y guarde los valores de monitoreo
- Soporta una variedad de medidas intercambiando el módulo de entrada
- Software para PC y dispositivo móvil inteligente disponible
- Software específico de la industria: agricultura, logística, energía.
- Memoria incorporada: 4.9 MB
- puerto de tarjeta de memoria microSD
| Item | Description | |
| Type of measurement | Temperature, Logic (signal pattern) or Pulse (instant or accumulated count) | |
| Number of channel | Temperature: 4 channels (measurement type for channels can each be separately selected) Logic/pulse: 4 channels (measurement type for channels can be selected as set of 4 channels) |
|
| Input method of temperature | Scans by the photo-MOS-relay, all channels non-isolated input | |
| Temperature sensor | Thermistor (optional) | |
| Measuring range | Temperature: -40 to 120 °C (varies by the type of sensor) (Sensor GS-103AT-4P: -40 to 105 °C, GS-103JT-4P: -40 to 120 °C) |
|
| Measuring accuracy | GL100 main body | -40 = TS < 0 °C: ± 0.7 °C 0 = TS = 35 °C: ± 0.2 °C 35 < TS = 70 °C: ± 0.4 °C 70 < TS = 120 °C: ± 1.0 °C |
| Thermistor sensor (GS-103AT-4P or GS-103JT-4P) | Typical ± 0.4 °C | |
| Unit of temperature measurement | Switchable °C and °F | |
| Input of Logic/Pulse | Input signal: Voltage or Dry contact signal Voltage input: 0 to +24V (common ground) Dry contact signal: Relay or Solid state relay Threshold voltage: Approx. +2.5V, Hysteresis: Approx. 0.5V (Status of the signal is changed in the 2V and the 2.5V.) |
|
| Measuring rage of Pulse | Instant count: up to 200 counts/sampling interval Accumulated count: up to 65535 counts (Accumulated value is reset by starting the data recording or pressing the QUIT key.) |
|
| Sampling interval | 0.5, 1, 2, 5, 10, 20, 30 seconds, 1, 2, 5, 10, 20, 30, 60 minutes | |
| Length of cable | Approx. 200 mm | |
| Operating environment | Temperature: -10 °C to 50 °C Humidity: up to 80 % RH (non condensed) |
|
| External dimension[W x D x H] | Approx. 46 x 66 x 36 mm (exclude protrusion) | |
| Weight | Approx. 83g | |
