GL100-N-DPA-AC50A


GL100-N-DPA-AC50A

Comprar

Registrador de datos con sensor de corriente de CA con sensor de corriente de 50A máx. Se utiliza con un nivel de CA de voltaje de estado estable. Admite conexiones monofásicas de 2 hilos, monofásicas de 3 hilos y trifásicas de 3 hilos. Lectura de potencia con factor de potencia ajustable. Puede agregar un sensor GS-AC adicional (50A, 100A o 200A)

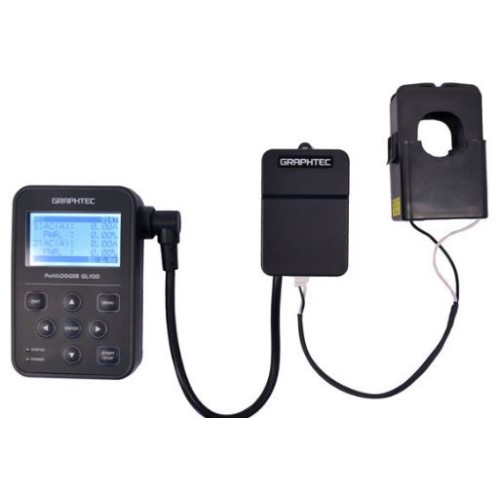

El Graphtec GL100-N-DPA-AC50A es un conjunto que se incluye con el registrador de datos compacto GL100-N, así como el Adaptador de Sensor de Corriente AC AC GS-DAP-AC, y el Sensor de Corriente AC GS-AC50A. Su cuerpo permite a los usuarios cambiar sensores y terminales para medir varias señales. La dimensión del cuerpo principal es un ligero de 2,6 pulgadas de ancho x 3,93 pulgadas de alto x 1,06 pulgadas de espesor (66 mm x 100 mm x 27 mm).

Funciona con dos baterías AA (no incluidas) o alimentación de bus USB (incluye cable USB MicroB-A incluido). Con una memoria integrada de 4,9 MB y una memoria externa a través de la ranura para tarjeta Micro SD, el cuerpo del GL100 también incluye un puerto USB (conexión Micro B).

La pantalla del GL100NDPAAC50A es un monocromo retroiluminado con resolución de 128 × 64 puntos que muestra los valores medidos y la configuración. Los datos grabados no se muestran en la unidad principal; Los datos capturados solo se pueden mostrar en la PC usando el software de aplicación incluido.

El GS-DAP-AC es un adaptador de sensor de corriente CA que puede conectarse con hasta 2 sensores simultáneamente, y se puede conectar al GS-TH (no incluido con el GL100-N-CO2-DPA-LXUV), el GS- CO2, y el GS-LVUX.

El sensor de corriente de CA GS-AC50A incluido es 1 de 3 sensores de corriente que se pueden conectar al adaptador de CA GS-DAP y tiene una potencia nominal de 50 A en las mediciones de corriente.



Características
  • Este conjunto viene con el registrador de datos GL100-N, el adaptador de sensor de corriente de CA GS-DAP-AC y el sensor de corriente de CA GS-AC50A
  • GS-DAP-AC puede conectar hasta 2 GS-TH, GS-CO2 o GS-LXUV
  • El adaptador de sensor de corriente GS-DAP-AC no puede conectar dos sensores del mismo tipo.
  • GS-AC50A tiene una corriente de medición nominal de 50 A AC
  • Soporta una variedad de medidas intercambiando el módulo de entrada
  • Captura de datos en tiempo real
  • Visualice el valor de los datos capturados en la pantalla LCD en tiempo real y guarde los valores de monitoreo
  • Software para PC y dispositivo móvil inteligente disponible
  • Software específico de la industria: agricultura, logística, energía.
  • Memoria incorporada: 4.9 MB
  • puerto de tarjeta de memoria microSD



Item Description
GS-DAP-AC Current Sensor Adapter Specifications
Number of sensors: Two (2) sensors
Connectable sensors: GS-TH (Temp./Humidity), GS-CO2 (Carbon dioxide (CO2)), GS-LXUV (Illuminance and Ultraviolet); It is not able to connect two sensors of the same type.
Length of cable: Approx. 200 mm
Operating environment: Temperature: -10 °C to 50 °C; Humidity: up to 80 % RH (non condensed)
External dimension [W x D x H]: Approx. 46 x 66 x 27 mm (exclude protrusion)
Weight: Approx. 68 g
GS-AC50A AC Current Sensor Specifications
GS-AC50A: Rated measuring current: 50 A AC (Length of cable to adapter is approx. 200 mm)
GL100-WL, GL100-N MAIN UNIT SPECIFICATIONS
Number of channels Varies by the input module used, and measurement type is fixed with each input module
Output signal Alarm (1 channel), solid state switch with optical isolation (Optocoupler, Max. load is the 30 V, 50 mA)
Interface to PC USB (micro USB B type connector), Wireless LAN (WLAN) in GL100-WL
Wireless LAN (in GL100-WL) Standards: IEEE802.11b, Communication distance: approx. 40 m
Storage device Built-in memory: RAM (Approx. 4.9 MB) External memory: microSD memory card
Display LCD (backlit monochrome, graphical type 128 x 64 dots) Contents: Captured data and Setting menu (Stored data is not able to replay. It is able to replay using the PC application software.)
Functions • Real-time data capturing
• Display the captured data value to the LCD in real-time and save the monitoring values
• Set conditions using the Menu setting

While using USB port: • Output captured data in real-time
• Output the saved data from the internal memory
• Full control of the GL100 from the PC application software

While using Wireless LAN (in GL100-WL):
• Output the saved data from the internal memory
• Full control of the GL100 from the PC application software
• Simple control of the GL100 from the application software of Smart Device
• Send warnings via the e-mail
Alarm • Action
Outputs the signal when the measuring data reaches the present conditions of alarm
• Source
Level of measuring data
• Detecting method
Condition: Higher or lower (signal is higher or lower than the threshold)
Combination: OR
Trigger • Action
Start or stop the recording of captured data by trigger
• Source
Start trigger: OFF, Level (*), Alarm, or Date
Stop trigger: OFF, Level (*), Alarm
* Level trigger is available in the analog input of the GS-4VT, GS-4TSR, and GS-3AT module.
• Detecting method of the Level (*)
Condition: Rising or Falling (signal is passed through the threshold)
Combination: OR or AND
Dustproof and waterproof IP54 compatible (*)
* It is effective only in the condition that the input module is set to the GL100 and then the covers of connector and battery are closed. It is recommended to replace the packing of cover in periodically
Power source • Alkaline battery (AA size x 2)
• USB bus-power (5V, 200 mA) (*)
* When AC adapter for USB device is used, the required power capacity is 5V, 1A. Battery and AC adapter is not included.
Operating environment Temperature: -10 °C to 50 °C
Humidity: up to 80 % RH (non condensed)
External dimension [W x D x H] Approx. 66 x 100 x 27 mm (exclude protrusion)
Weight GL100-N: Approx. 125 g, GL100-WL: Approx. 130 g
