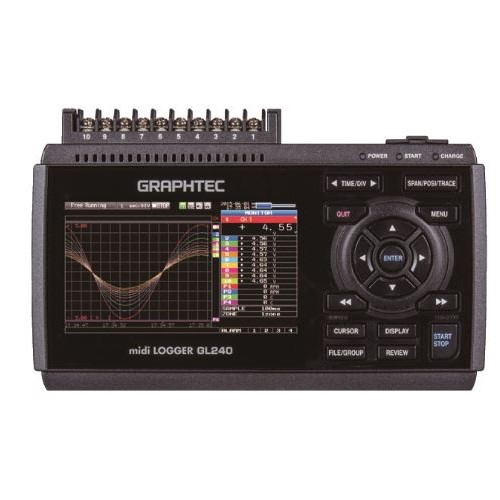

GL240
El modelo GL240 es un producto de registrador de datos de tercera generación con un precio / rendimiento excepcional. Es un dispositivo de 10 canales analógicos aumentado por cuatro entradas y salidas discretas. Sus entradas discretas se pueden configurar como un grupo para que sean entradas lógicas o entradas de pulsos. Cuando se configura para el pulso, cada uno de los cuatro canales se puede configurar para medir la frecuencia o para contar. Las cuatro salidas discretas son alarmas que pueden ser activadas por una variedad de condiciones de canales de entrada analógica y pulsos / discretos fácilmente definidos. Los 10 canales de entrada analógica GL240 pueden configurarse para medir un voltaje conectado directo en el rango de 20 mV a 100 V a escala completa en 12 rangos, o para un termopar de cualquier tipo para medir la temperatura. Cada uno de los canales de entrada analógica del GL240 está aislado eléctricamente de otros canales y de la toma de tierra eléctrica, lo que permite realizar mediciones en tierra usando shunts, así como termopares con conexión a tierra.
La característica más potente del GL240 es su flexibilidad de activación. La grabación de datos se puede iniciar o detener de forma independiente en función del nivel de señal analógica y de pulsos / discreta (simple o con ventana), alarma, fecha y hora y día de la semana. Los disparadores también se pueden configurar para que funcionen solo una vez, o para que se repitan automáticamente. La capacidad del GL240 para adaptarse a prácticamente cualquier condición de disparo deseada permite que el instrumento funcione sin supervisión durante largos períodos de tiempo con total autonomía.
Finalmente, el alcance de medición de un GL240 con capacidad inalámbrica se amplía aún más mediante el uso del accesorio GL100. El GL100 permite de forma inalámbrica mediciones de temperatura / humedad, aceleración, CO2, iluminancia, corriente alterna y más.
| Item | Description | |
| Number of analog input channels | 10 channels | |
| External input/output | Input | Trigger or Sampling (1 channel), Logic/Pulse (4 channels) |
| Output | Alarm (4 channels) | |
| Sampling interval | 10 ms to 1 hour (10ms to 50ms: voltage only), External signal | |
| Time scale of waveform display | 1sec. to 24 hour /division | |
| Trigger, Alarm function | Trigger action | Start or stop capturing data by the trigger |
| Repeat action | Off, On (auto rearmed) | |
| Trigger source | Start: Off, Measured signal, Alarm, External, Clock, Week or Time Stop: Off, Measured signal, Alarm, External, Clock, Week or Time |
|
| Condition Setting | Combination: OR or AND Analog signal: Rising (High), Falling (Low), Window-in, Window-out Logic signal: Pattern (combination of each input signal in high or low) Pulse (number of count): Rising (High), Falling (Low), Window-in, Window-out |
|
| Alarm output | Outputs a signal when alarm condition occurs in the input signal | |
| Pulse input function | Rotation count (RPM) | Counts the number of pulses per sampling interval and converts to rpm (rotations per minute), Number of pulses for one rotation may be set to 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S. (rpm./Full Scale) |
| Accumulating count | Accumulates the number of pulses from the start of measurement 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale) | |
| Instant count | Counts the number of pulses per sampling interval 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale) | |
| Maximum number of pulse inputs | Maximum input frequency : 50kHz Maximum number of count : 50kC/sampling (16-bit counter) |
|
| Calculation function | Between channels | Addition, Subtraction, Multiplication, and Division for analog input |
| Statistical | Select two calculations from Average, Peak, Maximum, Minimum, RMS | |
| Search function | Search for analog signal levels, values of logic or pulse or alarm point in captured data | |
| Interface to PC | USB (Hi-speed), WLAN (using B-568 option) | |
| Storage device | Internal | Built-in 4GB Flash Memory |
| External | One SD card slot (Support SDHC memory card, up to 32GB) | |
| Saved contents | Captured data, Setting conditions, Screen copy | |
| Capturing mode | Mode: Normal, Ring, Relay Ring: Saves most recent data (Number of captured data: 1000 to 2000000 points) Relay: Saves data to multiple files without losing data until data capturing is stopped |
|
| Replay Data | Replays captured data that was saved in the GL240 (in GBD or CSV format) | |
| Scaling (Engineering unit) function | Measured value can be converted to the specified engineering unit
|
|
| Action during data capture |
|
|
| Display | Size | 4.3-inch TFT color LCD (WQVGA: 480 x 272 dots) |
| Language | English, French, German, Chinese, Korean, Russian, Spanish, Japanese | |
| Information | Waveform in Y-T with digital values, Waveform only, Digital value, Digital values and statistics values | |
| Operating environment | 0 to 45 ºC, 5 to 85 % RH (non condensed) (When operating with battery pack 0 to 40 ºC, charging battery 15 to 35 ºC) |
|
| Power source | AC adapter | 100 to 240 V AC, 50/60 Hz (1 pc of adapter is attached as standard accessory) |
| DC power | 8.5 to 24 V DC (DC drive cable (option B-514) is required) | |
| Battery pack | Mountable battery pack (battery pack (option B-569): 7.2V DC, 2900mAh) | |
| Power consumption | Max. 36 VA | |
| External dimensions (W x D x H in mm, Excluding projections) | Approx.194 x 121 x 46 (with the cover) | |
| Weight | Approx. 634 g (the cover is attached) | |
