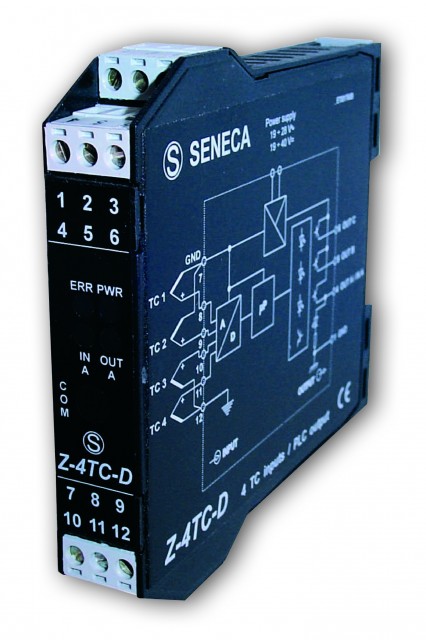

Z-4TC-D
Convertidor Análogo de 4 Termopares a Salida digital para PLCs
El Z-4TC-D permite adquirir datos hasta de 4 termopares (J, K, E, N, S, R, B, T) a través de un PLC con una única entrada / salida digital. La interfaz de PLC se basa en tres señales de tipo PNP adaptados para la conexión a la mayoría de los PLCs disponibles en el mercado. La interfaz se compone de una señal de reloj generada por el PLC (salida de transistor una señal de señal de datos y la señal de STROBE generada por el módulo
Características:- Entrada para 4 termopares: J, K, R, S, T, B, E, N
- Detección de termopar abierto
- Tiempo de muestreo por canal de 240ms o 480ms para todos los canales
- Aislamiento de 1500Vac
- Fácil conexión de alimentación y comunicación serial para montaje en riel DIN
- Salida: Señal Digital de strobo (fin de secuencia), dato, reloj
- La medición de entrada puede ser configurada para temperatura o mV (± 160 mV)
- Filtros programables para estabilizar las mediciones de entrada
- Compensación de punta fría
| GENERAL DATA | |
| Power Supply | 19..40 Vdc / 19..28 Vac / 50-60 Hz |
| Power Consumtption | 2,5 W |
| Isolation / Protection | 1.500 Vac (3 way) |
| Power transducers | yes |
| Status Indicators | Power supply, error, data transmission, data reception, input status |
| Protection degree | IP20 |
| Operating temperature | 20..+70°C |
| Storage temperature | 0..+55 °C |
| Dimension (wxhxd) | 17.5 x 100 x 112 mm |
| Mounting | 35 mm DIN rail guide |
| Communication, Memory Process | |
| PLC communication | 3-wire synchronous serial: CLOCK, DATA, STROBE, standard levels 24V pnp. |
| PLC type | Interface for PLC on standard digital I/O (only DC). |
| Sampling time | Sampling time settable at 400 ms @ 14 bit + sign, 200 ms @ 13 bit + sign |
| Distance | Yes |
| Communication, Memory Process | |
| Hysteresis | 0,3% f.s |
| Max instantaneous overcurrent | 300 A (direct) 2.000 A (impulsive) |
| Bandwidth/frequency | 1 kHz |
| Crest factor | 1,3 |
| Signals | |
| Channel Numbers | 4 |
| INPUT | VOLTAGE resolution 5 uV (10 uV @ 14 bit). THERMOCOUPLE J,K,R,S,T,B,E, and N type; resolution 5 uV (10 uV @14 bit), input impedance > 10 Mohm, TC cut-off detection |
| Programming | |
| Software | The programming necessary for the PLC is extremely reduced: the SIEMENS S7-200 PLC requires one 10 lines of Ladder in order to read the analogue inputs; this corresponds to approx. 187 byte of programming space. It is not necessary to read all the channels: the programming tool can be used to decide which channels to be sent to the PLC. The tool also the selection of the module’s various operating modes: field of measurement, filter, type of serialisation, type of data sent to the PLC, etc. |
| STANDARD | |
| Approvals | CE, UL-UR |
| Norms | EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1 |
